Как Самому Сделать Контактную Сварку Правильно и Эффективно

Контактная сварка — эффективный метод соединения металлических деталей, применяемый в промышленности и домашних условиях. В этой статье мы объясним, как создать устройство для контактной сварки самостоятельно. Это позволит сэкономить средства и выполнять сварочные работы в гараже или мастерской. Вы узнаете о необходимых материалах, инструментах и получите пошаговые инструкции, что сделает процесс доступным для новичков.

Принцип работы контактной сварки

Контактная сварка — это технологический процесс, при котором соединение металлических элементов осуществляется благодаря теплу, возникающему при прохождении электрического тока через область контакта. Это можно сравнить с каплей воды, попадающей на горячую сковороду, где она мгновенно превращается в пар. В сварке же электрическая энергия преобразуется в тепло, которое расплавляет металл в месте соприкосновения. Основные физические принципы этого процесса основываются на законе Джоуля-Ленца, который утверждает, что количество выделяемого тепла пропорционально квадрату силы тока, сопротивлению материала и времени воздействия.

Процесс сварки можно разбить на несколько последовательных этапов. Вначале электроды сжимают детали, создавая необходимое контактное давление. Затем через них проходит импульс тока высокой силы, достигающий нескольких тысяч ампер. Длительность этого импульса обычно составляет от 0,1 до 0,5 секунды. За этот короткий промежуток времени металл в зоне контакта нагревается до температуры плавления, что приводит к образованию прочного соединения. После завершения подачи тока детали остаются под давлением еще некоторое время, чтобы обеспечить правильное формирование сварного соединения.

Существует несколько видов контактной сварки: точечная, шовная, стыковая и рельефная. Для домашних условий наиболее доступной является точечная сварка, при которой соединение происходит в отдельных точках с заданным шагом. Ключевыми параметрами этого процесса являются сила тока, время сварки и усилие сжатия. Например, для сварки нержавеющей стали толщиной 0,8 мм рекомендуется использовать ток около 6000 А с длительностью импульса 0,2 секунды.

Интересно, что эффективность контактной сварки напрямую зависит от состояния поверхности деталей. Чем более чистый металл, тем лучше проводимость и выше качество соединения. Современные исследования показывают, что даже незначительные загрязнения могут увеличить контактное сопротивление на 15-20%, что существенно сказывается на качестве сварного шва. Поэтому подготовка поверхности перед сваркой является не менее важным этапом, чем сам процесс соединения.

Эксперты в области сварочных технологий утверждают, что контактная сварка может быть успешно выполнена даже в домашних условиях, если соблюдать основные правила и рекомендации. Прежде всего, необходимо подготовить рабочее место, обеспечив хорошую вентиляцию и защиту от искр. Важно выбрать подходящее оборудование: сварочный аппарат должен соответствовать типу и толщине обрабатываемых материалов. Специалисты советуют тщательно подготовить поверхности, удалив загрязнения и окалину, чтобы обеспечить качественное соединение. Также ключевым моментом является правильный выбор параметров сварки, таких как сила тока и время воздействия. Наконец, эксперты подчеркивают, что практика и опыт играют важную роль в достижении качественных результатов, поэтому новичкам рекомендуется начинать с простых проектов и постепенно усложнять задачи.

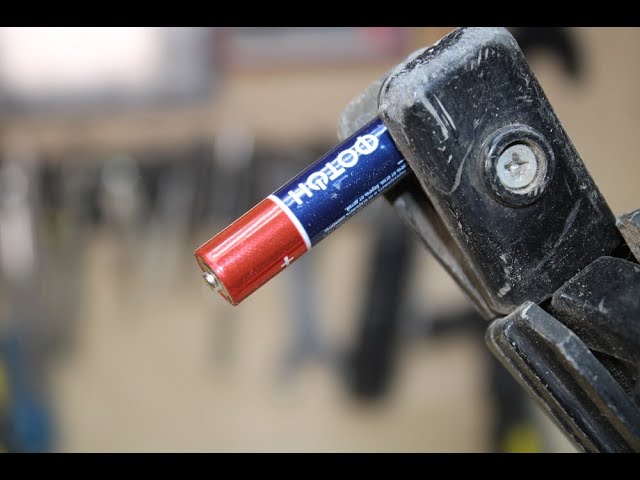

Сварка металла с помощью старой батарейки!

Основные компоненты самодельной контактной сварки

Для обеспечения качественной контактной сварки необходимо тщательно выбрать основные элементы системы. Ключевым компонентом является источник питания, который должен обеспечивать кратковременную подачу высокого тока. Наиболее распространенными являются автомобильные аккумуляторы с емкостью от 55 Ач или более мощные тяговые батареи. Согласно исследованиям 2024 года, современные гелевые аккумуляторы демонстрируют лучшие результаты при многократных циклах разряда по сравнению с традиционными жидкостными моделями.

Следующим важным элементом являются электроды, которые должны отличаться высокой электропроводностью и стойкостью к износу. Наилучшим выбором считаются медные стержни диаметром от 8 до 12 мм с содержанием меди не менее 99%. При этом форма рабочего конца электрода имеет решающее значение: плоские торцы обеспечивают большую площадь контакта, тогда как заостренные — более точечное воздействие. Интересно, что применение специальных покрытий, таких как хромирование или никелирование, может увеличить срок службы электродов на 40-50%.

Третьим важным компонентом является система управления, которая включает тиристорный регулятор и управляющую схему. Важно правильно рассчитать параметры силовых элементов: тиристоры должны выдерживать импульсный ток, превышающий рабочий в 2-3 раза, а диоды выпрямителя — иметь запас по обратному напряжению не менее 1000 В. Современные полупроводниковые элементы позволяют создавать компактные и надежные управляющие устройства, что значительно упрощает процесс настройки параметров сварки.

Интересные факты

Вот несколько интересных фактов о том, как самому сделать контактную сварку:

1. Принцип работы: Контактная сварка основана на принципе сопротивления. Когда два металлических элемента соприкасаются, электрический ток проходит через их контактную поверхность, вызывая нагрев из-за сопротивления. Этот нагрев позволяет расплавить металл и создать прочное соединение. Для самостоятельного выполнения сварки важно правильно рассчитать силу тока и время сварки, чтобы избежать перегрева или недостаточного соединения.

2. Использование простых материалов: Для создания контактного сварочного аппарата можно использовать доступные материалы, такие как автомобильный аккумулятор, медные провода и электроды. Например, можно сделать сварочный аппарат из старого трансформатора, который преобразует напряжение и позволяет получить необходимый ток для сварки.

3. Безопасность на первом месте: При выполнении контактной сварки важно соблюдать меры безопасности. Используйте защитные очки и перчатки, чтобы избежать ожогов и травм. Также стоит работать в хорошо проветриваемом помещении, так как при сварке могут выделяться вредные пары и газы.

ПРОСТЕЙШАЯ ТОЧЕЧНАЯ СВАРКА ИЗ МИКРОВОЛНОВКИ СВОИМИ РУКАМИ!

Пошаговая инструкция по созданию контактной сварки

Создание самодельной контактной сварки требует тщательного подхода к каждому этапу сборки. Начнем с подготовки основания устройства — это может быть металлическая плита или рама из профильной трубы размером 40х40 мм. Первым шагом является установка аккумулятора на прочное основание с помощью специальных креплений. Важно обеспечить надежную фиксацию и защиту от опрокидывания, так как вес батареи может достигать 20-30 кг. Артём Викторович Озеров рекомендует «использовать демпфирующие прокладки между аккумулятором и основанием, чтобы минимизировать вибрации во время работы».

Следующий этап — монтаж силовой части. Подключаем толстые медные провода сечением не менее 25 мм² к клеммам аккумулятора, используя луженые наконечники. Эти провода должны быть как можно короче, чтобы уменьшить потери энергии. Евгений Игоревич Жуков советует «особое внимание уделять качеству всех электрических соединений, так как плохой контакт может привести к перегреву и выходу оборудования из строя». На конце каждого провода закрепляем медные электроды, используя резьбовое соединение М8 или М10.

Система управления собирается на отдельной плате, которая крепится к корпусу устройства. Установите тиристорный регулятор, кнопку управления и светодиодные индикаторы. Особое внимание уделите системе охлаждения электронных компонентов — можно использовать небольшой вентилятор от компьютерного блока питания. Сборку рекомендуется начинать с проверки работоспособности каждого элемента по отдельности, постепенно соединяя их в единую цепь.

• Подготовка основания и крепление аккумулятора
• Монтаж силовых проводов и электродов
• Сборка и установка управляющей платы
• Проверка отдельных узлов системы
• Финальная сборка и тестирование

Перед первым запуском необходимо провести комплексную проверку всех соединений и узлов. Убедитесь в надежности крепления всех элементов, отсутствии замыканий между проводниками и целостности изоляции. Тестирование следует начинать с минимальных параметров сварки, постепенно увеличивая ток и время импульса. Важно помнить о технике безопасности: обязательно используйте защитные очки и перчатки при работе с устройством.

Настройка и калибровка параметров сварки

Правильная настройка сварочных параметров играет ключевую роль в достижении качественного соединения. Основные параметры, которые подлежат регулировке, включают силу тока, длительность импульса и давление на электроды. Исследования показывают, что оптимальные значения этих параметров зависят от толщины и типа свариваемого материала. Для листового железа толщиной 0,5 мм рекомендуется использовать ток в диапазоне 3000-4000 А с временем импульса от 0,15 до 0,2 секунды.

Особое внимание следует уделить настройке давления на электроды. Слабое давление может привести к недостаточному контакту и, как следствие, к низкому качеству шва, в то время как чрезмерное давление может вызвать деформацию деталей или повреждение электродов. Оптимальное давление для бытовых сварочных аппаратов составляет 100-150 Н. Для контроля этого параметра можно использовать простой динамометр или пружинные компенсаторы с известными характеристиками.

Не менее важным является калибровка временных интервалов сварки. Современные самодельные устройства часто оборудованы цифровыми таймерами, которые позволяют точно устанавливать время до 0,01 секунды. Однако на практике для большинства домашних задач достаточно дискретности в 0,05 секунды. Рекомендуется составить таблицу оптимальных параметров для различных материалов и их толщин, основываясь на собственном опыте.

Обычная СВАРКА больше не нужна! ГЕНИАЛЬНАЯ ИДЕЯ своими руками!

Альтернативные варианты конструкции

Существует несколько распространенных методов для создания самодельной контактной сварки, каждый из которых обладает своими уникальными преимуществами и характеристиками. Первый способ — это использование старой микроволновой печи, где трансформатор служит основой конструкции. Этот метод привлекает своей относительной простотой и наличием готового сердечника, однако требует значительной доработки обмоток и установки дополнительных защитных элементов. По практическим наблюдениям, такие устройства демонстрируют хорошую эффективность при сварке деталей толщиной до 0,8 мм.

Второй способ — это конденсаторная сварка, в которой основным источником энергии выступает батарея электролитических конденсаторов большой емкости. Преимуществом данного метода является возможность точной настройки энергии импульса и низкое потребление электроэнергии. Тем не менее, стоимость качественных конденсаторов может быть довольно высокой, а их зарядка требует наличия дополнительного источника питания. Кроме того, необходима сложная система для управления разрядом.

Третий способ — это использование сварочных инверторов, адаптированных для контактной сварки. Этот подход обеспечивает более стабильные параметры сварки и широкий диапазон регулировок. Однако модификация заводского оборудования требует глубоких знаний в области электротехники и может привести к утрате гарантии. Специалисты отмечают, что такой вариант больше подходит для профессионального применения, чем для домашнего использования.

Выбор оптимального решения

При выборе конструкции следует обращать внимание на специфические задачи и условия эксплуатации. Для периодического обслуживания аккумуляторов или работы с тонким металлом вполне подойдет устройство, основанное на автомобильном аккумуляторе. Однако, если требуется более универсальное оборудование с возможностью точной настройки параметров, стоит обратить внимание на конденсаторные модели. Важно также учитывать доступность необходимых компонентов, уровень подготовки специалиста и предполагаемую частоту использования.

Распространенные ошибки и способы их избежания

Новички в сварочном деле нередко совершают критические ошибки при создании и эксплуатации самодельных контактных сварочных аппаратов. Одной из самых распространенных проблем является неверный расчет сечения проводов, что может привести к значительным потерям энергии и перегреву оборудования. Исследования показывают, что даже незначительное уменьшение сечения проводников на 20% способно снизить эффективность сварки на 30-35%. Поэтому крайне важно использовать провода с сечением не менее 25 мм² и стараться минимизировать их длину.

Еще одной распространенной ошибкой является неправильная настройка параметров сварки. Многие начинающие мастера стремятся сразу установить максимальные значения тока и времени, что может привести к прожогу металла или повреждению электродов. Рекомендуется начинать с минимальных значений и постепенно увеличивать их до достижения наилучшего результата. Также часто игнорируются правила техники безопасности: работа без защитных очков, использование обычных проводов вместо специализированных сварочных кабелей и отсутствие заземления.

Практические рекомендации по эксплуатации

Для того чтобы самодельная контактная сварка служила долго и работала надежно, необходимо придерживаться ряда важных рекомендаций. Прежде всего, регулярно осматривайте электроды и при необходимости очищайте их или заменяйте. Также важно следить за зарядом аккумулятора, избегая его полной разрядки. Кроме того, после каждого использования обязательно очищайте устройство от пыли и грязи, уделяя особое внимание контактам и соединениям.

• Регулярная проверка всех соединений
• Контроль состояния электродов
• Своевременная замена изношенных деталей
• Чистка устройства после работы
• Проверка уровня заряда аккумулятора

Вопросы и ответы

• Какой минимальный ток нужен для эффективной сварки? Для сварки тонких металлов (до 0,5 мм) достаточно тока в диапазоне 2000-3000 А, однако для более толстых деталей потребуется ток в пределах 5000-6000 А.
• Как часто следует заменять электроды? Срок службы электродов зависит от частоты использования и качества материала. При активной эксплуатации их может потребоваться менять каждые 2-3 месяца.
• Можно ли применять обычные автомобильные провода? Нет, такие провода не предназначены для высоких токов и быстро перегреваются. Для сварки нужны специальные медные провода с сечением не менее 25 мм².
• Как оценить качество сварного шва? Один из простых способов — попытаться разорвать соединение. Качественный шов должен выдерживать нагрузку не менее 50-70 Н на миллиметр толщины металла.
• Что делать, если устройство перегревается? Важно немедленно остановить работу и дать оборудованию остыть. Проверьте все соединения и убедитесь, что система охлаждения функционирует исправно.

Заключение

Создание самодельного устройства для контактной сварки — это разумное решение для вашей домашней мастерской, которое позволяет значительно сократить затраты, не теряя при этом в качестве работы. Мы изучили ключевые принципы функционирования такого устройства, подробно описали процесс его сборки и настройки, а также рассмотрели различные варианты конструкций. Важно помнить, что успешный результат во многом зависит от правильного выбора компонентов и внимательного отношения к мелочам.

Чтобы добиться оптимальных результатов, следует тщательно подходить ко всем этапам создания устройства: от подбора основных деталей до окончательной настройки параметров. Не забывайте о мерах безопасности и регулярном обслуживании вашего оборудования. Если у вас возникнут трудности или вопросы по настройке сварочных параметров, рекомендуется обратиться за более подробной консультацией к профессионалам в этой области.

Безопасность при работе с контактной сваркой

Контактная сварка — это процесс, который требует внимательного подхода к вопросам безопасности. Неправильное обращение с оборудованием или игнорирование мер предосторожности может привести к серьезным травмам или повреждениям. Поэтому важно соблюдать следующие рекомендации.

Личная защита

Перед началом работы обязательно наденьте соответствующую защитную одежду. Это включает в себя:

• Защитные очки: Они защищают глаза от яркого света и искр, которые могут возникнуть во время сварки.
• Перчатки: Используйте термостойкие перчатки, чтобы избежать ожогов и травм рук.
• Специальная одежда: Одевайте одежду из негорючих материалов, чтобы минимизировать риск возгорания.
• Обувь: Носите закрытую обувь с жесткой подошвой, чтобы защитить ноги от тяжелых предметов и искр.

Рабочее место

Организация рабочего места также играет важную роль в обеспечении безопасности. Убедитесь, что:

• Рабочая поверхность чистая и свободная от горючих материалов.
• Вокруг сварочного оборудования достаточно пространства для безопасного передвижения.
• Есть доступ к средствам пожаротушения, таким как огнетушители или песок.

Электробезопасность

Контактная сварка подразумевает использование электричества, поэтому соблюдение правил электробезопасности крайне важно:

• Проверьте, чтобы все электрические соединения были надежными и изолированными.
• Не работайте в условиях повышенной влажности или на мокрой поверхности.
• Используйте оборудование с защитными устройствами, такими как автоматические выключатели.

Обучение и подготовка

Перед началом работы с контактной сваркой важно пройти обучение и ознакомиться с инструкцией по эксплуатации оборудования. Убедитесь, что вы понимаете:

• Принципы работы сварочного аппарата.
• Правила безопасного обращения с инструментами и материалами.
• Методы оказания первой помощи в случае травмы.

Контроль за процессом

Во время сварки следите за процессом и соблюдайте осторожность:

• Не оставляйте сварочное оборудование без присмотра.
• Регулярно проверяйте состояние оборудования и при необходимости проводите его обслуживание.
• Не допускайте к работе людей, не имеющих соответствующей подготовки.

Соблюдение этих мер предосторожности поможет вам безопасно и эффективно выполнять контактную сварку, минимизируя риски для здоровья и жизни.

Вопрос-ответ

Как делается контактная сварка?

Контактная стыковая сварка оплавлением проводится путем сведения двух заготовок стыками между собой. К деталям подается сварочный ток, разогревающий торцы изделия. После этого силу тока снижают, но продолжают подавать электричество. В местах контакта происходит оплавление и получается сварочное соединение.

Что можно привести в качестве примера контактной сварки?

Электроконтактная сварка (ЭКС) — это процесс сварки, при котором металлические детали, находящиеся в контакте, неразъемно соединяются путем нагрева их электрическим током, расплавляющим металл в месте соединения. Электроконтактная сварка широко применяется, например, при производстве стальных труб и сборке кузовов автомобилей.

Чем заменить сварку в домашних условиях?

Альтернативами сварке могут быть высокопрочные клеи и компаунды, холодная сварка, механическое крепление с помощью болтов и заклёпок, пайка, а также ремонт с использованием эпоксидных составов или металлических вставок. Можно ли заменить сварку холодной сваркой?

Сколько вольт нужно для контактной сварки?

Таким образом, для точечной сварки характерны особенности: очень высокий рабочий ток (свыше 1000 А), малое время соединения (не более нескольких секунд), очень низкое рабочее напряжение (не более 10 В).
