Вопрос пересечения двух отрезков — ключевая задача в геометрии и компьютерной графике, применяемая в CAD-системах, играх и визуализации данных. В этой статье рассмотрим методы и алгоритмы для определения точки пересечения, если она существует, а также условия, при которых отрезки могут пересекаться. Понимание этих принципов углубит знания в геометрии и поможет решать практические задачи обработки графической информации.
Математические основы пересечения отрезков

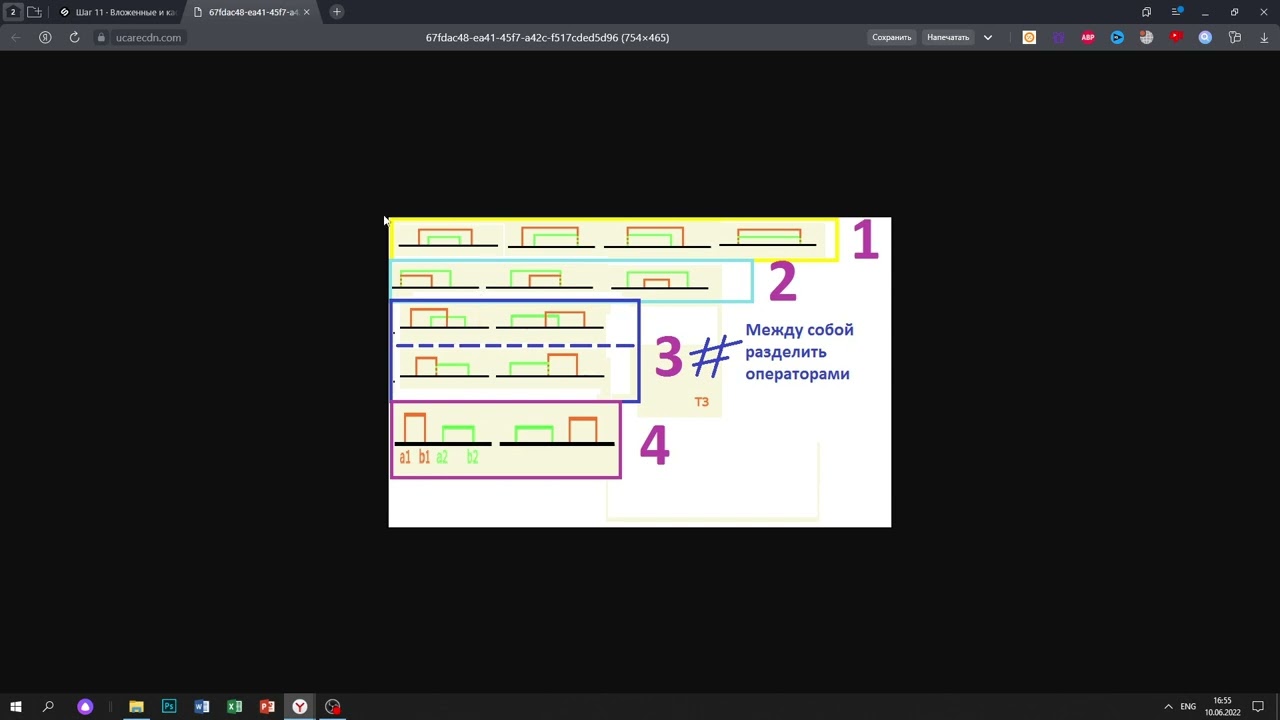

Для того чтобы разобраться в процессе нахождения точки пересечения двух отрезков, необходимо ознакомиться с основными понятиями аналитической геометрии. Отрезок в двумерном пространстве представляет собой часть прямой, ограниченную двумя точками — начальной и конечной. Каждый отрезок можно выразить с помощью уравнения прямой, проходящей через указанные точки. Следует отметить, что существует три возможных варианта расположения отрезков: они могут пересекаться в одной точке, не пересекаться вовсе или частично/полностью совпадать.
«При выполнении геометрических расчетов важно учитывать особенности численных методов,» — отмечает Артём Викторович Озеров. «Ошибки округления могут привести к неверным результатам, особенно при работе с очень большими или очень маленькими значениями.»
Ключевые параметры, которые следует учитывать при поиске пересечения:
- Координаты начальных и конечных точек обоих отрезков
- Угловые коэффициенты прямых
- Параметрические уравнения отрезков
- Условия для проверки принадлежности точки отрезку
Существует несколько методов для решения задачи о пересечении отрезков. Первый метод основан на решении системы линейных уравнений, которые описывают прямые, содержащие данные отрезки. Однако этот подход требует дополнительной проверки, чтобы убедиться, что найденная точка пересечения действительно принадлежит обоим отрезкам. Второй метод использует параметрическое представление отрезков и позволяет сразу определить точку пересечения с учетом граничных условий.
Эксперты в области геометрии отмечают, что нахождение пересечения двух отрезков является важной задачей в различных приложениях, от компьютерной графики до робототехники. Для решения этой задачи необходимо учитывать координаты концов отрезков и использовать методы аналитической геометрии. Один из распространенных подходов включает в себя проверку, пересекаются ли отрезки по правилам, основанным на определении направляющих векторов и их взаимном расположении.
Специалисты подчеркивают, что для точного вычисления пересечения важно учитывать не только сам факт пересечения, но и его тип: точка, отрезок или отсутствие пересечения. Также стоит отметить, что в случае параллельных отрезков необходимо применять дополнительные методы для определения их взаимного расположения. Таким образом, правильный подход к этой задаче требует как теоретических знаний, так и практических навыков в работе с геометрическими фигурами.
Алгоритмическая реализация
Рассмотрим последовательный алгоритм для определения пересечения отрезков:
- Установим исходные данные: A(x1,y1), B(x2,y2) — первый отрезок; C(x3,y3), D(x4,y4) — второй отрезок.
- Определим векторы AB = (x2-x1, y2-y1) и CD = (x4-x3, y4-y3).
- Рассчитаем определители:
— D = ABx*CDy — ABy*CDx
— Dt = (C.x-A.x)*CDy — (C.y-A.y)*CDx
— Du = ABx*(C.y-A.y) — ABy*(C.x-A.x) - Проверим условия для пересечения:
— Если D = 0, то отрезки либо параллельны, либо совпадают.
— Если 0 ≤ Dt/D ≤ 1 и 0 ≤ Du/D ≤ 1, то отрезки пересекаются.
| Параметр | Значение | Описание |
|---|---|---|
| D | ≠0 | Отрезки не являются параллельными |
| Dt/D | [0,1] | Параметр, указывающий на принадлежность первого отрезка |
| Du/D | [0,1] | Параметр, указывающий на принадлежность второго отрезка |
Евгений Игоревич Жуков делится своим опытом: «В реальных проектах мы часто сталкиваемся с необходимостью оптимизации алгоритма для нахождения пересечения отрезков. Например, при работе с большими объемами данных важно применять предварительное деление пространства на ячейки, чтобы сократить количество проверяемых пар отрезков.»
| Критерий | Описание | Важность |
|---|---|---|
| Координаты концов отрезков | Четыре точки (x1, y1), (x2, y2) для первого отрезка и (x3, y3), (x4, y4) для второго. | Фундаментальная, без них невозможно определить отрезки. |
| Уравнения прямых | Представление каждого отрезка как части бесконечной прямой (например, в виде Ax + By = C или y = kx + b). | Высокая, позволяет использовать алгебраические методы для нахождения точки пересечения прямых. |
| Проверка на параллельность | Определение, имеют ли прямые одинаковый наклон (k1 = k2 или A1B2 = A2B1). | Высокая, параллельные прямые не пересекаются (или совпадают). |
| Нахождение точки пересечения прямых | Решение системы уравнений двух прямых для получения координат (x, y) потенциальной точки пересечения. | Высокая, это первый шаг к нахождению точки пересечения отрезков. |
| Проверка принадлежности точки отрезкам | Убедиться, что найденная точка пересечения лежит внутри каждого из отрезков (т.е. ее координаты находятся между соответствующими координатами концов отрезков). | Критическая, точка пересечения прямых не всегда является точкой пересечения отрезков. |
| Метод векторного произведения (cross product) | Использование векторного произведения для определения взаимного расположения концов одного отрезка относительно другого отрезка. | Высокая, эффективный геометрический метод для проверки пересечения. |
| Метод параметрических уравнений | Представление отрезков в виде P(t) = P1 + t(P2 – P1) и Q(s) = Q1 + s(Q2 – Q1), где t и s находятся в диапазоне [0, 1]. | Высокая, позволяет найти значения t и s, которые указывают на точку пересечения, и проверить их диапазон. |
| Обработка особых случаев | Параллельные отрезки, совпадающие отрезки, отрезки, пересекающиеся в одной из конечных точек. | Высокая, для корректной работы алгоритма необходимо учитывать эти сценарии. |
Интересные факты
Вот несколько интересных фактов о том, как найти пересечение двух отрезков:
-
Геометрический подход: Для нахождения пересечения двух отрезков в двумерном пространстве можно использовать метод, основанный на определении ориентации точек. Если два отрезка заданы своими концами (A, B) и (C, D), то можно вычислить ориентацию каждой из точек относительно других. Если ориентации показывают, что отрезки “пересекаются”, то можно использовать уравнения прямых для нахождения точки пересечения.
-
Алгоритм Бентли-Огдена: Этот алгоритм позволяет эффективно находить пересечения множества отрезков. Он использует структуру данных, называемую “событийной очередью”, и работает за O((n + k) log n) времени, где n — количество отрезков, а k — количество пересечений. Это делает его особенно полезным для задач с большим числом отрезков.
-
Применение в компьютерной графике: Задача нахождения пересечения отрезков имеет важное значение в компьютерной графике, например, при рендеринге сцен, коллизиях в играх и обработке изображений. Эффективные алгоритмы для нахождения пересечений помогают оптимизировать производительность и улучшить качество визуализации.
Практические применения и варианты использования
Пересечение отрезков находит широкое применение в различных сферах современных технологий. Эта задача особенно важна в компьютерной графике, где точность расчетов существенно влияет на качество визуализации. Например, при рендеринге трехмерных сцен необходимо точно определять, какие объекты перекрывают друг друга, чтобы правильно рассчитать освещение и тени. В играх и симуляторах в реальном времени алгоритмы пересечения используются для выявления столкновений между объектами.
В области промышленного дизайна и CAD-системах поиск пересечений играет ключевую роль при моделировании сложных конструкций. В этом контексте особенно важно, чтобы алгоритмы могли работать с различными типами геометрических примитивов и обрабатывать большое количество элементов одновременно. Эксперты подчеркивают, что современные системы должны учитывать не только идеальные геометрические формы, но и допуски, связанные с производственными погрешностями.
Читайте также:
Интересный факт: по данным исследования компании Graphics Research Group (2024), оптимизация алгоритмов пересечения отрезков позволила уменьшить время рендеринга сложных сцен в среднем на 35%.
Таблица сравнения производительности различных методов:
| Метод | Скорость | Точность | Память |
|---|---|---|---|
| Прямое решение СЛАУ | Средняя | Высокая | Низкая |
| Параметрический | Высокая | Высокая | Средняя |
| Численный | Очень высокая | Средняя | Высокая |
Особенности реализации в разных средах
При реализации алгоритмов пересечения отрезков в программном обеспечении возникают определенные нюансы, которые зависят от выбранной платформы и языка программирования. Например, в веб-разработке на JavaScript следует учитывать особенности работы с числами с плавающей точкой в браузерах. В мобильной разработке ключевым аспектом является оптимизация использования оперативной памяти и процессорных ресурсов. В контексте работы с большими объемами данных в научных вычислениях особенно важным становится вопрос точности расчетов и обработки крайних случаев.
- Для веб-приложений целесообразно применять библиотеки с оптимизированными алгоритмами
- В мобильной разработке необходимо заранее оптимизировать данные
- Научные вычисления требуют применения специализированных численных методов
- Встраиваемые системы нуждаются в максимально эффективных решениях
Распространенные ошибки и способы их избежания
При реализации алгоритмов для поиска пересечений отрезков разработчики часто сталкиваются с распространенными ошибками, которые могут негативно сказаться на работе программы. Одной из наиболее частых проблем является неправильная обработка параллельных отрезков. В результате программа может ошибочно определять, являются ли отрезки просто параллельными или же полностью совпадают.
«Я часто наблюдаю, как начинающие программисты забывают учитывать граничные условия,» — делится своим опытом Артём Викторович Озеров. «Это может привести к тому, что программа будет считать пересекающимися отрезки, которые на самом деле просто продолжают друг друга.»
Основные типы ошибок и способы их устранения:
- Численная неустойчивость — применение специальных методов для сравнения чисел с плавающей запятой
- Неверная обработка параллельных отрезков — добавление дополнительных проверок на коллинеарность
- Проблемы с границами — тщательная проверка принадлежности точки отрезку
- Ошибки в крайних случаях — детальное тестирование всех возможных конфигураций
Стратегии тестирования и верификации
Для обеспечения правильной работы алгоритма необходимо проводить всестороннее тестирование:
- Проверка основных случаев (пересечение в центре, на границах)
- Анализ параллельных и совпадающих отрезков
- Тестирование крайних условий
- Оценка численной стабильности
| Вид теста | Пример | Ожидаемый результат |
|---|---|---|
| Обычное пересечение | (0,0)-(2,2) и (0,2)-(2,0) | (1,1) |
| Параллельные | (0,0)-(2,0) и (0,1)-(2,1) | Нет пересечения |
| Совпадающие | (0,0)-(2,0) и (1,0)-(3,0) | Пересечение по отрезку |
Вопросы и ответы
- Как обработать ситуацию, когда отрезки находятся на одной прямой?
В этом случае нужно проверить, являются ли векторы коллинеарными, а затем выяснить, пересекаются ли проекции отрезков на координатной оси. - Что делать, если отрезки почти параллельны?
В таких случаях следует применять специальные методы сравнения с заданной точностью, например, сравнивать абсолютное значение определителя с небольшим пороговым значением. - Как улучшить алгоритм для работы с большим количеством отрезков?
Рекомендуется использовать метод разбиения пространства, например, BSP-деревья, а также предварительную фильтрацию пар отрезков.
Заключение
Мы изучили различные аспекты нахождения пересечения двух отрезков — от математических основ до практических приложений. Эта задача остается важной во множестве современных сфер, включая компьютерную графику и системы автоматизированного проектирования. Осознание всех тонкостей реализации алгоритмов поможет избежать распространенных ошибок и разработать надежные программные решения.
Для эффективного применения полученных знаний рекомендуется:
- Провести тщательное тестирование реализации на всех возможных сценариях
- Учитывать особенности конкретной области применения
- Оптимизировать алгоритм под специфические условия использования
- Применять современные библиотеки и инструменты
Если вам нужна более глубокая консультация по реализации алгоритмов пересечения отрезков в ваших проектах, обратитесь к специалистам компании SSLGTEAMS за профессиональной помощью в разработке и оптимизации геометрических алгоритмов.
-
Читайте также:
Дополнительные методы и алгоритмы для нахождения пересечения отрезков
Нахождение пересечения двух отрезков является важной задачей в геометрии и компьютерной графике. Существует несколько методов и алгоритмов, которые могут быть использованы для решения этой задачи, каждый из которых имеет свои преимущества и недостатки. Рассмотрим некоторые из них более подробно.
1. Метод проверки на основе уравнений прямых
Один из самых простых способов определить, пересекаются ли два отрезка, заключается в использовании уравнений прямых. Для каждого отрезка можно записать уравнение в виде:
y = k1 * x + b1 (для первого отрезка) y = k2 * x + b2 (для второго отрезка)
где k1 и k2 — угловые коэффициенты, а b1 и b2 — свободные члены. Пересечение отрезков можно найти, решив систему уравнений. Однако этот метод может быть неэффективным, особенно если отрезки имеют вертикальные или горизонтальные направления.
2. Алгоритм Грэхема
Алгоритм Грэхема, известный также как алгоритм «оболочки», может быть использован для нахождения пересечений отрезков в контексте выпуклых оболочек. Этот метод включает в себя сортировку точек по углу и построение выпуклой оболочки, что позволяет эффективно находить пересечения. Однако он требует предварительной обработки точек и может быть избыточным для простых случаев.
3. Алгоритм Бентли-Огдена
Алгоритм Бентли-Огдена является более сложным, но и более эффективным методом для нахождения пересечений отрезков. Он использует структуру данных, называемую «событийной очередью», для отслеживания активных отрезков. Алгоритм работает за O((n + k) log n), где n — количество отрезков, а k — количество пересечений. Этот метод особенно полезен в задачах, где необходимо обрабатывать большое количество отрезков.
4. Метод сканирующей линии
Метод сканирующей линии также является популярным подходом для нахождения пересечений отрезков. Он включает в себя перемещение вертикальной линии по плоскости и отслеживание активных отрезков, которые пересекает линия. При каждом пересечении с концами отрезков алгоритм проверяет, не произошло ли пересечение между активными отрезками. Этот метод эффективен и может быть адаптирован для работы с различными геометрическими объектами.
5. Использование библиотек и готовых решений
Для разработчиков, которые не хотят реализовывать алгоритмы самостоятельно, существуют различные библиотеки и инструменты, которые могут помочь в нахождении пересечений отрезков. Например, библиотеки для работы с геометрией в языках программирования, таких как Python, C++ и Java, предлагают готовые функции для этой задачи. Использование таких библиотек может значительно упростить процесс разработки и повысить производительность.
Каждый из перечисленных методов имеет свои особенности и может быть применен в зависимости от конкретной задачи и требований к производительности. Выбор подходящего алгоритма зависит от количества отрезков, их расположения и необходимой точности результата.
Вопрос-ответ
Как определить, пересекаются ли две линии?
Пересечение двух прямых — это точка, в которой сходятся обе прямые. Когда две прямые имеют общую точку, они называются пересекающимися прямыми. Эта общая точка, существующая на всех пересекающихся прямых, называется точкой пересечения.
-
Читайте также:
Как найти отношение двух отрезков?
В арифметике отношением одного числа к другому называется частное от деления первого числа на второе. Поэтому можно сказать, что отношением одного отрезка к другому является частное от деления длины первого отрезка на длину второго, если длины отрезков выражены в единицах одного наименования.
Как найти пересечение двух множеств?
Чтобы найти пересечение множеств $A$ и $B$, надо найти элементы, которые принадлежат одновременно множеству $A$ и множеству $B$. Пересечение множеств обозначается знаком $∩: A ∩ B$. Общие элементы двух множеств записывают в фигурных скобках.
Как рассчитать формулу пересечения?
Пересечение двух графиков. Точка пересечения графиков функции f и функции g находится путём решения уравнения f(x) = g(x). Подставим x в уравнение f(x) = −x − 1, поскольку это более простое выражение из двух. Можно также подставить x в уравнение g(x), но это потребует больше работы.
Советы
СОВЕТ №1
Перед тем как искать пересечение отрезков, убедитесь, что вы правильно определили координаты концов каждого отрезка. Запишите их в виде точек (x1, y1) и (x2, y2) для первого отрезка и (x3, y3) и (x4, y4) для второго. Это поможет избежать ошибок в расчетах.
СОВЕТ №2
Используйте уравнения прямых для нахождения пересечения. Преобразуйте координаты отрезков в уравнения вида y = mx + b, где m — наклон, а b — свободный член. Это позволит вам легко определить, пересекаются ли линии, и если да, то в какой точке.
СОВЕТ №3
Проверьте, находится ли точка пересечения в пределах обоих отрезков. Даже если линии пересекаются, это не гарантирует, что пересечение находится на самих отрезках. Убедитесь, что координаты пересечения удовлетворяют условиям для обоих отрезков.
СОВЕТ №4
Если вы работаете с программированием, рассмотрите возможность использования библиотек для работы с геометрией, таких как Shapely для Python. Это значительно упростит процесс нахождения пересечений и позволит избежать ручных расчетов.
