Функциональное заземление — ключевой элемент электротехники, обеспечивающий надежную работу систем и защиту от опасностей. В статье рассмотрим его принципы и значение в электрических установках. Понимание функционального заземления поможет ориентироваться в вопросах безопасности и эффективности работы электрических устройств, а также предотвратить аварийные ситуации.

Что такое функциональное заземление и чем оно отличается от защитного

Функциональное заземление представляет собой специально организованное соединение элементов электрической цепи с землей, необходимое для корректного функционирования оборудования и систем. Главная цель функционального заземления заключается в создании опорного потенциала для работы электронных устройств, стабилизации сигналов и предотвращении помех. В современных автоматизированных системах и телекоммуникациях функциональное заземление становится ключевым компонентом инфраструктуры. Артём Викторович Озеров, специалист компании SSLGTEAMS с 12-летним опытом, подчеркивает: «Многие ошибочно смешивают функциональное заземление с защитным, однако их функции кардинально различаются. Защитное заземление предназначено для обеспечения безопасности людей, тогда как функциональное направлено на улучшение работы оборудования».

Основные отличия между функциональным и защитным заземлением можно представить в следующей таблице:

При проектировании систем важно учитывать, что функциональное заземление зачастую требует более низкого сопротивления, чем защитное. Это объясняется тем, что многие современные устройства чувствительны к изменениям потенциалов и могут работать некорректно при наличии помех. Например, в системах промышленной автоматизации неправильно организованное функциональное заземление может вызвать ложные срабатывания датчиков или искажение управляющих сигналов.

Евгений Игоревич Жуков, эксперт с 15-летним стажем, отмечает: «Крайне важно правильно организовать функциональное заземление в системах с высокочастотными сигналами. Здесь любые паразитные емкости и индуктивности могут значительно повлиять на работу оборудования». При этом следует помнить, что функциональное заземление не заменяет защитное, и оба типа должны быть реализованы параллельно, но с гальванической развязкой друг от друга.

Функциональное заземление представляет собой важный элемент электрических систем, обеспечивающий безопасность и надежность работы оборудования. Эксперты отмечают, что основная цель такого заземления заключается в создании безопасного пути для токов утечки, что предотвращает повреждение устройств и минимизирует риск поражения электрическим током.

Специалисты подчеркивают, что правильное выполнение функционального заземления требует учета множества факторов, включая характеристики оборудования, условия эксплуатации и требования нормативных документов. Кроме того, важно регулярно проводить проверки и техническое обслуживание заземляющих систем, чтобы гарантировать их эффективность.

Таким образом, функциональное заземление является неотъемлемой частью современных электрических установок, способствующей повышению уровня безопасности и долговечности оборудования.

Заземление. Кто придумал? Зачем? Какие бывают системы заземления. Мощный #энерголикбез

Принципы организации и технические требования к функциональному заземлению

Правильная организация функционального заземления требует соблюдения ряда ключевых принципов и технических норм. Важнейшим аспектом является выбор места для установки заземляющего контура — он должен располагаться как можно ближе к защищаемому оборудованию, чтобы снизить влияние внешних помех. При этом следует учитывать геологические характеристики местности, уровень грунтовых вод и удельное сопротивление почвы. Современные исследования показывают, что оптимальное сопротивление функционального заземления для большинства автоматизированных систем должно быть менее 1 Ом, а в некоторых случаях — даже ниже 0,5 Ом.

Основные требования к организации функционального заземления включают:

• Применение медных проводников сечением не менее 25 мм²
• Гальваническую развязку от защитного заземления
• Минимизацию длины соединительных проводников
• Защиту всех элементов системы от коррозии

Специалисты компании SSLGTEAMS рекомендуют использовать модульно-штыревые системы заземления, которые позволяют достичь необходимых параметров даже в сложных грунтовых условиях. Артём Викторович Озеров отмечает: «Мы часто сталкиваемся с ситуацией, когда заказчики пытаются сэкономить на материалах для заземления. Однако последующие затраты на ремонт оборудования из-за некачественного заземления многократно превышают первоначальные вложения».

Также важным аспектом является правильное соединение различных компонентов системы. Все соединения должны выполняться методом сварки или с использованием специальных зажимов, которые обеспечивают надежный контакт. При этом необходимо исключить возможность образования гальванических пар между разными металлами, так как это может привести к ускоренной коррозии и ухудшению характеристик заземления. Согласно последним исследованиям, около 30% проблем с функциональным заземлением возникает именно из-за некачественных соединений.

Интересные факты

Вот несколько интересных фактов о функциональном заземлении:

1. Защита от помех: Функциональное заземление используется не только для защиты людей от электрического тока, но и для снижения электромагнитных помех в электронных устройствах. Это особенно важно в высокочувствительных системах, таких как медицинское оборудование и телекоммуникационные устройства.

2. Различие с защитным заземлением: Функциональное заземление отличается от защитного заземления. Если защитное заземление предназначено для обеспечения безопасности людей и предотвращения поражения электрическим током, то функциональное заземление служит для улучшения работы оборудования и систем, обеспечивая стабильность и надежность их функционирования.

3. Применение в различных отраслях: Функциональное заземление широко применяется в различных отраслях, включая электронику, телекоммуникации, автоматизацию и даже в строительстве. Например, в системах управления и автоматизации оно помогает предотвратить сбои в работе оборудования, обеспечивая надежную работу датчиков и управляющих устройств.

Заземление или зануление? Что выбрать? Как это работает? #энерголикбез

Пошаговая инструкция по созданию системы функционального заземления

Реализация системы функционального заземления включает в себя последовательное выполнение нескольких ключевых этапов. Первым шагом является тщательный анализ условий установки оборудования и характеристик грунта. Для этого следует взять образцы почвы с различных глубин и определить их удельное сопротивление. На основании полученных данных разрабатывается необходимая конфигурация заземляющего контура и устанавливается глубина погружения электродов. Специалисты советуют использовать вертикальные электроды длиной 2-3 метра, размещая их по периметру площадки.

Второй этап подразумевает подготовку необходимых материалов и оборудования. Для создания надежного заземляющего контура потребуются:

• Медные шины сечением не менее 25 мм²
• Заземляющие электроды из нержавеющей стали
• Сварочный аппарат для соединения элементов
• Антикоррозионные составы для обработки соединений
• Измерительные приборы для контроля параметров

Третий шаг — это монтаж заземляющего контура. Электроды устанавливаются в грунт с использованием специального оборудования, после чего они соединяются между собой медной шиной. Все соединения должны выполняться методом сварки с последующей обработкой антикоррозионным составом. Евгений Игоревич Жуков подчеркивает важность качества сварных соединений: «Даже самая незначительная трещина в сварном шве может привести к значительному увеличению сопротивления заземления, особенно в условиях повышенной влажности».

Четвертый этап — подключение оборудования. От заземляющего контура прокладываются медные шины к распределительному щиту, где формируется главная заземляющая шина. От нее выполняются ответвления к каждому элементу оборудования. При этом важно соблюдать правило минимальной длины проводников и избегать их параллельной прокладки с силовыми кабелями.

Заключительный этап — это измерение параметров и документирование результатов. Необходимо провести комплексные измерения сопротивления заземления при различных погодных условиях. Полученные результаты фиксируются в паспорте системы заземления вместе с фотографиями и схемами. Регулярный мониторинг состояния заземляющего контура позволяет своевременно выявлять и устранять возможные проблемы.

Сравнительный анализ методов организации функционального заземления

Существует несколько ключевых подходов к организации функционального заземления, каждый из которых обладает своими достоинствами и недостатками. Традиционный способ, использующий горизонтальные заземлители, требует значительной площади и подходит лишь для объектов с обширной территорией вокруг. Этот метод является наиболее экономичным, однако его эффективность сильно зависит от сезонных изменений влажности почвы. Согласно недавнему исследованию, сезонные колебания сопротивления при использовании горизонтальных заземлителей могут достигать 300%.

В качестве альтернативы предлагается система вертикальных электродов, которая занимает меньше пространства и обеспечивает более стабильные характеристики. Данная система особенно эффективна в условиях плотной городской застройки. Тем не менее, ее реализация обходится дороже из-за необходимости применения специального оборудования для установки электродов. Сравнительные характеристики различных методов представлены в таблице:

| Метод | Преимущества | Недостатки | Рекомендуемые условия |
| Горизонтальные заземлители | Низкая стоимость, простота установки | Большая площадь, сезонные колебания | Открытые пространства, стабильный климат |
| Вертикальные электроды | Компактность, стабильность | Высокая стоимость, сложность установки | Городская застройка, ограниченное пространство |
| Модульно-штыревая система | Универсальность, быстрый монтаж | Наибольшая стоимость | Любые условия, сложные грунты |

Модульно-штыревая система представляет собой современное решение, объединяющее преимущества предыдущих методов. Она позволяет достигать необходимых параметров даже в сложных грунтовых условиях и при ограниченном пространстве. Артём Викторович Озеров отмечает: «Мы наблюдаем растущий интерес к модульно-штыревым системам, особенно в условиях городской застройки, где другие методы просто нецелесообразны». Несмотря на более высокие первоначальные затраты, этот метод часто оказывается наиболее экономически выгодным в долгосрочной перспективе благодаря стабильности характеристик и минимальным расходам на обслуживание.

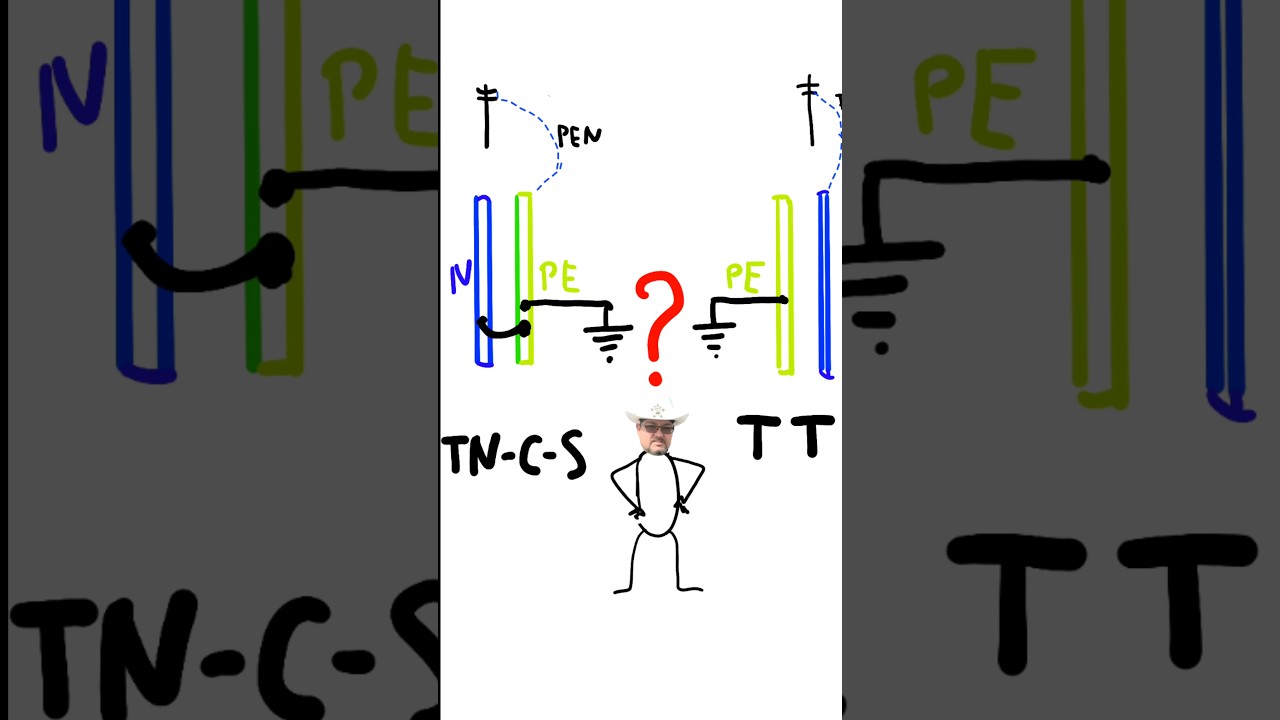

Какое ЗАЗЕМЛЕНИЕ лучше? TN-C-S или ТТ? #энерголикбез #секрет #заземление

Практические примеры реализации функционального заземления

Рассмотрим реальный пример внедрения эффективного заземления на предприятии, занимающемся производством электроники. Изначально компания столкнулась с проблемой частых сбоев в работе высокоточного оборудования, что приводило к увеличению брака и простоям в производственном процессе. Проведенная диагностика выявила, что причиной проблем стало некачественное заземление с сопротивлением 4,5 Ом. Специалисты предложили модернизировать систему, применив комбинированный подход с вертикальными электродами и химическими добавками для повышения проводимости грунта.

В результате реализации проекта были достигнуты следующие результаты:

• Снижение сопротивления заземления до 0,3 Ом
• Уменьшение числа сбоев оборудования на 95%
• Сокращение производственного брака на 80%
• Оптимизация энергопотребления на 15%

Евгений Игоревич Жуков делится своим опытом: «В этом проекте мы использовали инновационный подход, объединив вертикальные электроды с грунтовым активатором. Это позволило добиться впечатляющих результатов даже на сложных песчаных грунтах». Особое внимание было уделено созданию отдельных контуров для функционального и защитного заземления, что исключило взаимное влияние этих систем.

Другим ярким примером является внедрение заземления в современном дата-центре. Здесь была использована модульно-штыревая система с дополнительным экранированием кабельных трасс. Эта система обеспечила стабильную работу серверного оборудования даже в условиях грозовых разрядов. Ключевым решением стало применение медных шин с двойной изоляцией для соединения оборудования с заземляющим контуром, что значительно повысило надежность системы.

Важным практическим выводом стало подтверждение необходимости регулярного мониторинга параметров заземления. В обоих случаях были установлены автоматические системы контроля, которые позволяют оперативно выявлять отклонения от нормативных значений. Это помогло предотвратить возможные аварийные ситуации и обеспечить бесперебойную работу критически важного оборудования.

Распространенные ошибки и способы их предотвращения

При создании систем функционального заземления часто возникают типичные ошибки, способные значительно снизить эффективность всей конструкции. Одной из наиболее распространенных проблем является использование проводников с недостаточным сечением. Многие специалисты, стремясь сократить затраты, выбирают провода меньшего диаметра, чем это необходимо. Это приводит к увеличению сопротивления в цепи и снижению качества заземления. Исследования показывают, что использование проводников сечением менее 25 мм² повышает риск отказов оборудования на 60%.

Еще одной распространенной ошибкой является неправильное соединение элементов заземляющего контура. Применение болтовых соединений вместо сварки или использование некачественных зажимов может ухудшить контакт со временем. Это особенно опасно в условиях переменной влажности, когда коррозия быстро разрушает соединения. Артём Викторович Озеров предупреждает: «Мы часто сталкиваемся с ситуациями, когда болтовые соединения окисляются и полностью теряют проводимость всего за несколько лет эксплуатации».

Третья распространенная проблема — отсутствие гальванической развязки между функциональным и защитным заземлением. Это может привести к возникновению паразитных токов и помех в работе оборудования. Также часто допускается ошибка, связанная с размещением заземляющего контура слишком далеко от защищаемого оборудования, что увеличивает индуктивное сопротивление цепи. Важно помнить, что каждые дополнительные 10 метров проводника могут увеличить общее сопротивление цепи на 0,1-0,2 Ом.

Для предотвращения этих ошибок рекомендуется:

• Строго следовать расчетным параметрам при выборе материалов
• Использовать только сертифицированные компоненты
• Проводить регулярные проверки состояния соединений
• Обеспечивать профессиональный контроль качества монтажа

Ответы на часто задаваемые вопросы о функциональном заземлении

• Как часто следует проверять параметры функционального заземления? Согласно профессиональным стандартам, измерения необходимо проводить не реже двух раз в год — весной и осенью, когда уровень влажности грунта колеблется наиболее сильно. Кроме того, внеплановые проверки должны осуществляться после сильных гроз, землетрясений или других природных катаклизмов.
• Можно ли использовать один контур для функционального и защитного заземления? Несмотря на кажущуюся экономию, это абсолютно недопустимо. Слияние контуров может привести к возникновению паразитных токов и помех, что негативно скажется на работе чувствительного оборудования. Евгений Игоревич Жуков отмечает: «Объединение контуров — это одна из самых опасных ошибок, с которыми мы часто сталкиваемся в практике».
• Как качество заземления влияет на функционирование IT-оборудования? Качество заземления непосредственно влияет на стабильность работы серверов и сетевых устройств. Ненадлежащее заземление может привести к:
  • Потере данных при передаче
  • Сбоям в работе сетевых протоколов
  • Повреждению микросхем из-за статического электричества
  • Увеличению времени отклика системы
• Какие материалы предпочтительнее для заземляющих электродов? Наилучшим вариантом считаются медные или омедненные стальные электроды. Они обеспечивают высокую проводимость и достаточную механическую прочность. В то же время чистая медь слишком дорога и подвержена кражам, а обычные металлы быстро корродируют.
• Что делать, если невозможно достичь необходимого сопротивления заземления? В таких ситуациях можно использовать специальные грунтовые активаторы или увеличить количество электродов. Также эффективным решением может стать применение глубинных электродов, которые достигают водоносных слоев грунта.

Заключение и рекомендации по организации функционального заземления

В заключение, можно выделить несколько основных аспектов, которые способствуют успешной реализации функционального заземления. Прежде всего, важно учитывать особенности работы каждого типа оборудования и подбирать соответствующие параметры заземления. Во-вторых, не стоит экономить на материалах и качестве установки, так как последующие расходы на ремонт оборудования могут значительно превысить первоначальные инвестиции. В-третьих, необходимо регулярно контролировать состояние системы заземления и оперативно устранять выявленные недостатки.

Для достижения максимальной эффективности рекомендуется:

• Провести тщательное исследование грунтовых условий
• Выбрать оптимальную конфигурацию заземляющего контура
• Использовать высококачественные материалы и компоненты
• Обеспечить профессиональный монтаж и контроль качества
• Организовать систему регулярного технического обслуживания

Для получения более подробной консультации по вопросам организации функционального заземления стоит обратиться к квалифицированным специалистам, которые смогут провести профессиональный аудит и предложить наилучшие решения для вашей ситуации.

Нормативные документы и стандарты, регулирующие функциональное заземление

Функциональное заземление является важным аспектом обеспечения безопасности и надежности электрических систем. Для его правильной реализации и применения существуют различные нормативные документы и стандарты, которые регулируют данный процесс. Эти документы обеспечивают единые требования к проектированию, монтажу и эксплуатации систем заземления, что позволяет минимизировать риски, связанные с электрическими поражениями и повреждениями оборудования.

В большинстве стран основными нормативными актами, регулирующими функциональное заземление, являются национальные стандарты, которые часто основываются на международных рекомендациях. Например, в России основным документом, регулирующим вопросы заземления, является ПУЭ (Правила устройства электроустановок). В этом документе содержатся требования к устройству заземления, включая его проектирование, выбор материалов и методы испытаний.

Кроме того, важным стандартом является IEC 60364, который разработан Международной электротехнической комиссией. Этот стандарт охватывает вопросы проектирования и установки электрических систем, включая функциональное заземление. Он определяет основные принципы, которые должны соблюдаться для обеспечения безопасности и надежности электрических установок.

В странах Европейского Союза также действуют директивы, такие как Low Voltage Directive (LVD), которые устанавливают требования к электрическому оборудованию, включая аспекты заземления. Эти директивы направлены на защиту здоровья и безопасности пользователей, а также на предотвращение повреждений оборудования.

Важно отметить, что в каждом конкретном случае могут применяться дополнительные локальные стандарты и рекомендации, которые учитывают особенности местных условий и требований. Например, в некоторых случаях могут быть разработаны специальные инструкции для определенных типов оборудования или условий эксплуатации.

Таким образом, соблюдение нормативных документов и стандартов, регулирующих функциональное заземление, является обязательным условием для обеспечения безопасности и надежности электрических систем. Это позволяет не только защитить людей и оборудование, но и обеспечить эффективное функционирование электрических установок в различных условиях эксплуатации.

Вопрос-ответ

Чем отличается функциональное и защитное заземление?

Так как функциональное заземление, в отличие от защитного, не имеет точки соединения с ГЗШ, а соответственно с нейтралью, то токи короткого замыкания составят не сотни и тысячи ампер, как это происходит при защитном заземлении, а всего лишь десятки ампер.

Что называется рабочим функциональным заземлением?

Защитное заземление — заземление, выполняемое в целях электробезопасности. Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).

Что такое пример функциональной Земли?

Функциональные заземляющие соединения часто встречаются в электронных устройствах, где целостность сигнала имеет решающее значение. Эти соединения помогают подавлять электромагнитные помехи и улучшать качество сигнала.
