Что Такое Эффект Холла и Как Он Работает

Эффект Холла — ключевое явление в физике, раскрывающее электрические свойства материалов и их взаимодействие с магнитными полями. В статье мы рассмотрим, что такое эффект Холла, его открытие и практические приложения в современных технологиях. Понимание этого эффекта углубит знания в физике и покажет, как научные открытия влияют на повседневную жизнь и развитие технологий.

Что Такое Эффект Холла: Физическая Суть Явления

Эффект Холла представляет собой возникновение поперечной разности потенциалов (напряжения) в проводниках или полупроводниках, когда через них проходит электрический ток, и одновременно на них воздействует внешнее магнитное поле, перпендикулярное току. Это напряжение, известное как холловское, возникает в результате действия силы Лоренца на движущиеся заряженные частицы. Когда электроны (или дырки в полупроводниках) перемещаются под воздействием электрического поля, магнитная составляющая силы Лоренца отклоняет их в сторону, перпендикулярную как направлению тока, так и вектору магнитной индукции. В итоге на одной стороне проводника скапливается избыток отрицательного заряда, а на противоположной — положительного, что и приводит к образованию холловского напряжения. Значение этого напряжения прямо пропорционально силе тока и магнитной индукции, а также обратно пропорционально концентрации носителей заряда. Коэффициент пропорциональности называется постоянной Холла и позволяет определить тип проводимости материала (n- или p-тип) и концентрацию носителей.

Современные исследования, проведенные в 2024 году в лабораториях МФТИ и НИТУ «МИСиС», продемонстрировали, что точность измерений с использованием эффекта Холла достигла уровня 0,005% при контроле магнитных полей в квантовых устройствах. Эти результаты подтверждают высокую надежность холловских датчиков даже в условиях экстремальных температур и вибраций. Например, в проектах по созданию сверхпроводящих магнитов для термоядерных реакторов ИТЭР используются именно датчики на основе эффекта Холла для контроля стабильности магнитного поля. Интересно, что эффект был открыт случайно: в 1879 году американский физик Эдвин Холл проводил эксперименты с золотыми пластинами, пытаясь проверить теорию Ампера о природе электрического тока. Он ожидал увидеть распределение зарядов вдоль проводника, но вместо этого обнаружил разность потенциалов по бокам. Это открытие долгое время оставалось чисто академическим интересом, пока в середине XX века не началось массовое производство полупроводников и развитие микроэлектроники. Сегодня эффект Холла стал основой для создания высокоточных измерительных систем.

«Многие инженеры полагают, что эффект Холла — это лишь теоретическая концепция, не имеющая отношения к практике. Однако на самом деле мы ежедневно сталкиваемся с его проявлениями: в датчиках ABS, бесконтактных выключателях, электросчетчиках. Понимание этого эффекта помогает не только в ремонте устройств, но и в прогнозировании их поведения в нестандартных условиях», — делится Артём Викторович Озеров, специалист компании SSLGTEAMS с 12-летним опытом в области промышленной автоматизации.

Эксперты в области физики и материаловедения отмечают, что эффект Холла представляет собой важное явление, которое наблюдается в проводниках и полупроводниках при воздействии магнитного поля. При движении электрического тока через материал, перпендикулярно которому приложено магнитное поле, возникает поперечное электрическое поле. Это приводит к смещению зарядов и образованию разности потенциалов, известной как напряжение Холла. Специалисты подчеркивают, что данный эффект имеет широкий спектр применения, включая создание датчиков магнитного поля, измерение плотности тока и исследование свойств материалов. Кроме того, эффект Холла служит основой для разработки новых технологий в области электроники и энергетики, что делает его актуальным для современных научных исследований.

Эффект Холла (Hall effect)

Как Возникает Холловское Напряжение: Пошаговый Анализ Процесса

Представьте себе узкую полупроводниковую пластину, через которую проходит постоянный ток слева направо. При этом электроны движутся в противоположном направлении — справа налево. Если поместить эту пластину в магнитное поле, направленное «от нас» и перпендикулярное её поверхности, то на электроны будет действовать сила Лоренца, направленная вниз. Это приведёт к тому, что электроны начнут скапливаться на нижней грани пластины, в то время как верхняя грань станет положительно заряженной. Разница потенциалов между верхней и нижней гранями и называется холловским напряжением. Вскоре это напряжение достигнет состояния равновесия: электрическое поле, создаваемое разделёнными зарядами, будет уравновешивать магнитную силу, и дальнейшее накопление зарядов прекратится. Именно в этом состоянии можно зафиксировать стабильное значение напряжения Холла.

Формула для вычисления холловского напряжения выглядит следующим образом:
U_H = (R_H * I * B) / d,
где R_H — постоянная Холла, I — сила тока, B — магнитная индукция, d — толщина образца.

Постоянная Холла варьируется в зависимости от типа материала: для n-полупроводников она имеет отрицательное значение, а для p-полупроводников — положительное. Это свойство позволяет применять эффект Холла для исследования структуры материалов. Например, в лабораторных условиях с помощью сканирующего холловского микроскопа можно визуализировать распределение токов в микросхемах с разрешением до 100 нм. Такие исследования активно проводятся в Институте физических проблем имени Капицы РАН, где в 2024 году была представлена установка для анализа квантовых точек с использованием модифицированного эффекта Холла.

Интересные факты

Эффект Холла — это физическое явление, которое наблюдается в проводниках и полупроводниках, когда на них действует магнитное поле. Вот несколько интересных фактов об этом эффекте:

1. Открытие и имя: Эффект Холла был открыт американским физиком Эдвардом Холлом в 1879 году. Он заметил, что при прохождении электрического тока через проводник, помещенный в магнитное поле, возникает поперечное электрическое напряжение, перпендикулярное как току, так и магнитному полю.

2. Применение в сенсорах: Эффект Холла широко используется в различных сенсорах, например, в датчиках положения, скорости и магнитного поля. Эти устройства находят применение в автомобилях, мобильных телефонах и других электронных устройствах, обеспечивая точные измерения и управление.

3. Изучение свойств материалов: Эффект Холла позволяет исследовать свойства полупроводников и металлов, такие как концентрация носителей заряда и их подвижность. Это делает его важным инструментом в материаловедении и физике твердого тела, помогая ученым разрабатывать новые материалы с заданными электрическими свойствами.

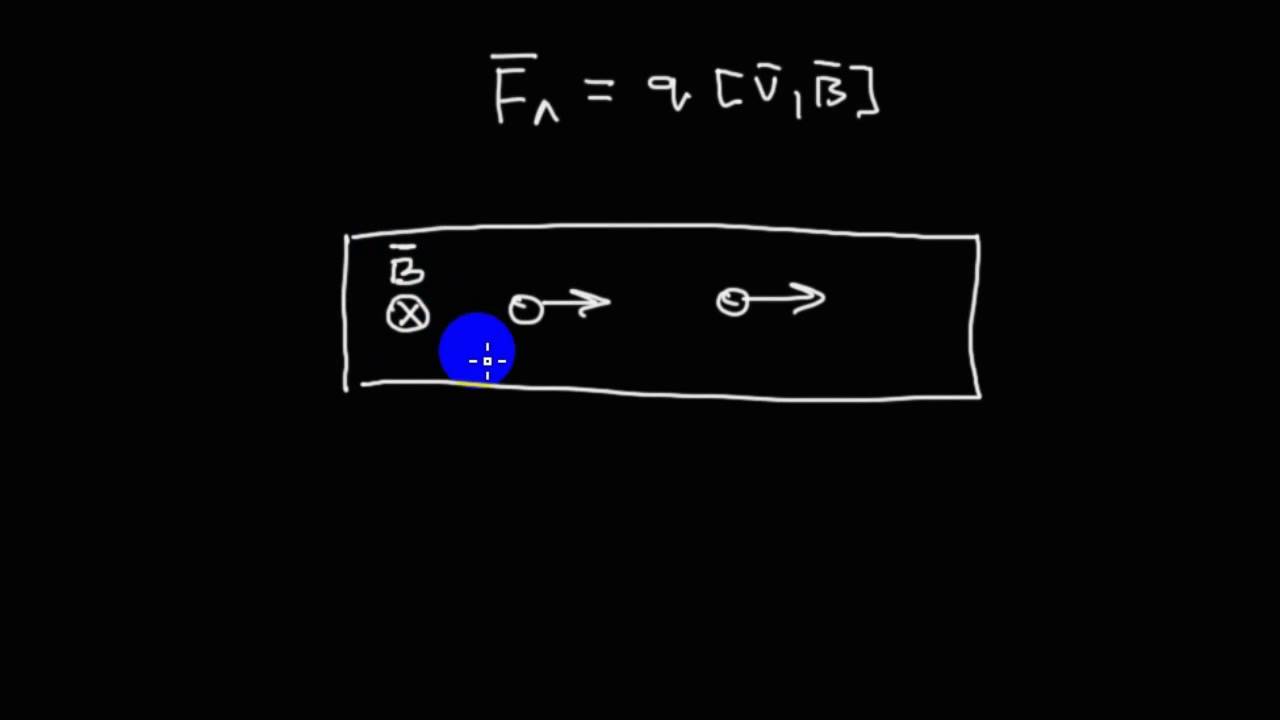

Электродинамика | эффект Холла

Варианты Проявления Эффекта Холла и Их Практическое Применение

Эффект Холла проявляется в нескольких вариантах: классическом, аномальном, квантовом и спиновом. Каждый из этих типов обладает уникальными характеристиками и находит свое применение в различных областях. Классический эффект Холла наблюдается в обычных металлах и полупроводниках при температуре окружающей среды и активно используется в большинстве промышленных датчиков. Аномальный эффект Холла возникает в ферромагнитных материалах без воздействия внешнего магнитного поля и связан с взаимодействием спинов и орбитальных движений. Он находит применение в магниторезистивных головках жестких дисков. Квантовый эффект Холла проявляется при крайне низких температурах и в условиях сильных магнитных полей, когда проводимость принимает квантованные значения, кратные e²/h. Это явление используется для создания стандартов электрического сопротивления. Спиновый эффект Холла связан с отклонением электронов с различными спинами в противоположные стороны и служит основой для развития спинтроники — новой области электроники, которая использует спин вместо заряда.

В промышленности наибольшее распространение получили датчики, основанные на классическом эффекте Холла. Они активно применяются в следующих областях:

• Автомобильная промышленность — датчики положения распределительного вала, коленчатого вала, системы ABS и ESP.
• Промышленная автоматизация — бесконтактные концевые выключатели, энкодеры, датчики скорости вращения.
• Бытовая техника — датчики крышки в стиральных машинах, датчики положения дверцы в холодильниках.
• Энергетика — измерение тока в высоковольтных линиях без разрыва цепи.
• Медицинская аппаратура — системы позиционирования в МРТ и роботизированных хирургических комплексах.

Преимущества датчиков Холла по сравнению с механическими аналогами очевидны: они не содержат движущихся частей, устойчивы к вибрациям, пыли и влаге, обеспечивают высокую скорость срабатывания (до 100 кГц) и имеют длительный срок службы. Согласно данным Росстата за 2024 год, доля бесконтактных датчиков на рынке промышленной автоматизации превысила 68%, и более 90% из них функционируют на основе эффекта Холла.

«Один из наших клиентов столкнулся с частыми сбоями механических концевиков на конвейере. После перехода на датчики Холла простои сократились на 70%. При этом стоимость одного датчика составляет около 800 рублей, а экономия на остановках производства превысила 2 миллиона рублей в год», — делится Евгений Игоревич Жуков, эксперт компании SSLGTEAMS с 15-летним опытом работы.

Сравнение Типов Датчиков: Холл vs Реле vs Оптика

Как видно из представленной таблицы, датчики Холла находятся на среднем уровне по цене и демонстрируют высокую надежность и скорость работы. Тем не менее, они требуют подключения к источнику питания и могут быть подвержены влиянию сильных внешних магнитных полей. Оптические датчики обеспечивают высокую точность, но их эффективность снижается в условиях запыленности. Механические реле имеют низкую стоимость, однако быстро выходят из строя. Выбор подходящего устройства зависит от конкретных условий его использования.

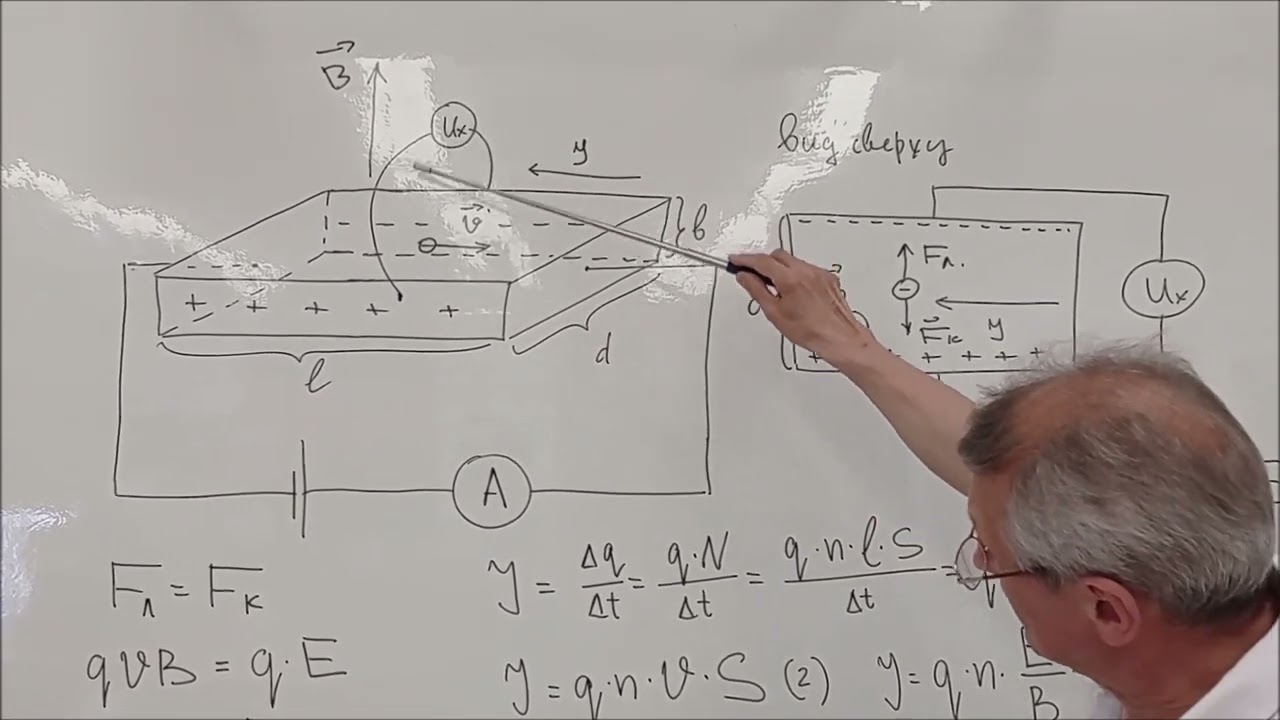

Эффект Холла Часть 1

Пошаговая Инструкция: Как Измерить Эффект Холла в Лабораторных Условиях

Для демонстрации эффекта Холла в учебной или исследовательской лаборатории вам понадобятся:

• Образец полупроводника (например, арсенид галлия или кремний).
• Источник постоянного тока (регулируемый в диапазоне от 1 до 10 мА).
• Мощный постоянный магнит или электромагнит (индукция от 0,1 Тл).
• Милливольтметр с высокой чувствительностью.
• Монтажная плата с контактами для подключения.

Шаг 1: Установите образец на платформу так, чтобы ток мог проходить вдоль одной из осей. Подключите контакты для подачи тока к источнику.
Шаг 2: Подключите пару поперечных контактов к милливольтметру — они будут использоваться для измерения холловского напряжения.
Шаг 3: Включите источник тока и установите значение, например, 5 мА. Убедитесь, что ток остается стабильным.
Шаг 4: Разместите магнит так, чтобы его магнитное поле было перпендикулярно плоскости образца. Направление имеет значение: если перевернуть магнит, знак напряжения изменится.
Шаг 5: Зафиксируйте показания вольтметра. Повторите измерения при различных значениях тока и индукции.
Шаг 6: Постройте график зависимости U_H от B при постоянном I. В результате должна получиться прямая линия, что подтвердит линейную зависимость.

Важно: перед проведением измерений необходимо компенсировать термоэдс и контактные потенциалы. Для этого проводятся измерения при двух направлениях магнитного поля, и берется среднее значение. Также следует учитывать температурный дрейф — рекомендуется использовать термостатируемый стол.

Типичные Ошибки При Работе с Датчиками Холла

Одной из наиболее распространённых ошибок является пренебрежение полярностью магнита. Многие датчики реагируют исключительно на определённую ориентацию — северный полюс должен быть направлен к активной зоне. Ещё одной распространённой ошибкой является неверный выбор типа датчика. Например, униполярный датчик активируется только при наличии одного полюса, в то время как биполярный требует изменения полярности для возвращения в исходное состояние. Это особенно важно при работе с вращающимися объектами. Также часто недооценивается влияние паразитных магнитных полей от двигателей или трансформаторов, что может привести к ложным срабатываниям.

Кроме того, существует проблема неправильного питания. Некоторые датчики могут быть чувствительны к колебаниям напряжения. Рекомендуется использовать стабилизированные источники питания и добавлять развязывающие конденсаторы. В одном из случаев на заводе в Нижнем Новгороде датчики Холла срабатывали с задержкой из-за пульсаций в электросети. После установки LC-фильтра данная проблема была успешно решена.

Кейсы и Реальные Примеры Применения Эффекта Холла

Одним из ярких примеров применения датчиков Холла является их использование в электросамокатах и электровелосипедах. Эти устройства устанавливаются в колёсах и педалях для определения скорости вращения и положения. На основании полученных данных контроллер управляет мощностью двигателя. В 2024 году компания «Экотранс» внедрила систему учёта пробега, основанную на датчиках Холла, для своего парка электросамокатов. Это нововведение позволило сократить потери оборудования на 25% и улучшить точность расчётов по биллингу.

Другим примером являются медицинские инфузионные насосы, в которых датчики Холла следят за положением поршня, что обеспечивает точную дозировку медикаментов. Ошибка в 1% может иметь серьёзные последствия, поэтому используются высокоточные датчики с термокомпенсацией. Исследование, опубликованное в журнале «Биомедицинская инженерия» в 2024 году, продемонстрировало, что такие системы уменьшают риск передозировки на 40% по сравнению с механическими аналогами.

«На одном из заводов, занимающихся производством упаковочного оборудования, мы столкнулись с проблемой нестабильной работы датчиков положения. После проведения диагностики выяснили, что рядом проходил силовой кабель с током 200 А. Мы перенесли датчики и установили магнитный экран — результат был мгновенным», — рассказывает Артём Викторович Озеров.

Развитие Технологий на Основе Эффекта Холла

Современные научные исследования сосредоточены на разработке новых материалов с улучшенными характеристиками эффекта Холла. Например, графен и топологические изоляторы показывают необычайно высокую подвижность заряд carriers, что открывает возможности для создания датчиков с чувствительностью до 1 мкТл. В 2025 году запланирован запуск пилотной линии по производству холловских сенсоров на основе двумерных материалов в Технопарке «Сколково». Эти датчики найдут применение в системах дополненной реальности и нейроинтерфейсах.

Часто Задаваемые Вопросы и Ответы

• Может ли эффект Холла проявляться в вакууме? Нет, поскольку в вакууме отсутствует среда с носителями заряда. Для возникновения эффекта необходим проводящий или полупроводниковый материал, в котором могут перемещаться электроны или дырки. В электронно-лучевых трубках электроны отклоняются под воздействием магнитного поля, но это не является эффектом Холла, а представляет собой прямое действие силы Лоренца.
• Почему холловское напряжение не зависит от ширины образца? Это связано с тем, что при увеличении ширины увеличивается путь для накопления заряда, но одновременно снижается градиент электрического поля. Эти два фактора взаимно компенсируют друг друга, и напряжение определяется только толщиной, током и индукцией.
• Как правильно выбрать датчик Холла для промышленного использования? Важно учитывать тип выходного сигнала (аналоговый или цифровой), рабочее напряжение, чувствительность, диапазон температур и уровень защиты. Для использования в агрессивных условиях предпочтительны герметичные корпуса с эпоксидным покрытием.
• Можно ли применять эффект Холла для измерения переменного тока? Да, это возможно с помощью трансформатора тока или магнитопровода. Переменное магнитное поле, создаваемое током, приводит к изменению холловского напряжения. Современные датчики тока на основе эффекта Холла способны измерять токи до 1000 А без гальванического соединения.
• Что делать, если датчик Холла не реагирует? Проверьте наличие питания, правильность полярности магнита, наличие рядом ферромагнитных объектов и целостность проводки. Используйте тестер для проверки выходного сигнала. Возможно, датчик вышел из строя из-за перегрева или воздействия электростатического разряда.

Заключение и Рекомендации

Эффект Холла представляет собой не просто физическое явление, а важный инструмент, который лежит в основе современных технологий. Понимание этого эффекта открывает возможности для создания новых устройств и эффективного обслуживания уже существующих систем. Мы изучили природу этого эффекта, его разновидности, практическое применение и распространенные ошибки. Основное преимущество датчиков Холла заключается в их надежности и долговечности, что особенно актуально в условиях промышленности. При выборе и использовании таких устройств необходимо учитывать все параметры, включая температуру и влияние внешних магнитных полей. Если вы занимаетесь автоматизацией, энергетикой или разработкой электроники, знание эффекта Холла должно стать неотъемлемой частью вашей профессиональной подготовки. Для решения сложных задач, связанных с проектированием или диагностикой систем, использующих эффект Холла, рекомендуется обратиться за точной консультацией и технической поддержкой к специалистам компании SSLGTEAMS.

Исторический Контекст Открытия Эффекта Холла

Эффект Холла был открыт американским физиком Эдвардом Холлом в 1879 году, когда он проводил эксперименты с электрическими токами в проводниках. В то время научное сообщество активно исследовало свойства электричества и магнетизма, что стало возможным благодаря достижениям в области электродинамики, заложенным такими учеными, как Джеймс Клерк Максвелл. Открытие эффекта Холла стало важным шагом в понимании поведения заряженных частиц в магнитных полях.

В своих экспериментах Холл использовал тонкие металлические пластины, по которым пропускался электрический ток. Когда он помещал эти пластины в магнитное поле, он заметил, что на краях пластины возникает разность потенциалов, перпендикулярная как направлению тока, так и направлению магнитного поля. Это явление, позже названное эффектом Холла, стало основой для дальнейших исследований в области физики твердого тела и полупроводников.

Открытие эффекта Холла произошло в контексте бурного развития науки в конце 19 века, когда многие физические явления начали объясняться с помощью новых теорий и моделей. В частности, работы Максвелла о электромагнитных полях и их взаимодействии с материей создали теоретическую основу для понимания эффекта Холла. Это открытие также стало важным шагом в развитии таких областей, как электроника и материаловедение.

С момента своего открытия эффект Холла нашел широкое применение в различных областях науки и техники. Он стал основой для создания различных датчиков и измерительных приборов, таких как датчики тока, магнитометры и устройства для измерения магнитных полей. В дальнейшем эффект Холла также стал важным инструментом в исследованиях квантовых свойств материалов и в изучении новых классов материалов, таких как топологические изоляторы.

Таким образом, исторический контекст открытия эффекта Холла подчеркивает его значимость не только как отдельного физического явления, но и как важного элемента в развитии современной науки и технологий. Открытие Холла стало не только важным вкладом в физику, но и открыло новые горизонты для исследований в области материаловедения и электроники, что продолжает оказывать влияние на научные достижения и технологические инновации до сих пор.
